CAD do projektowania szaf pod skosy. Jak zaplanować trudne poddasze i uniknąć poprawek?

Projektowanie zabudowy pod skosy na poddaszu to dla wielu stolarzy najtrudniejszy test precyzji. W tym obszarze błąd o kilka milimetrów oznacza ogromny stres, stratę materiału i kosztowne poprawki na montażu. Godziny spędzone na żmudnym wyrysowywaniu linii pomocniczych w ociężałych programach desktopowych potrafią skutecznie odebrać satysfakcję z rzemiosła. Dochodzi do tego ciągły strach przed nagłym zawieszeniem systemu i utratą owoców wielogodzinnej pracy przy lokalnych obliczeniach bryłowych.

Co jeśli tradycyjne, instalowane na dysku oprogramowanie CAD stało się już po prostu cyfrowym archaizmem? Prawdziwa rewolucja tkwi w całkowitym przeniesieniu zaawansowanego modelowania mebli i architektury wnętrz bezpośrednio do przeglądarki internetowej. Współczesne algorytmy chmurowe potrafią nie tylko automatycznie kalkulować kąt nachylenia dachu szafy, ale nawet inteligentnie dzielić długie wieńce górne dokładnie w punktach fizycznego podparcia konstrukcji.

Inwestor nie musi już kupować „kota w worku”, gdy fotorealistyczna wizualizacja oraz precyzyjna dokumentacja elewacyjna powstają bez obciążania komputera w zaledwie kilka minut. Czas odrzucić monotonne metody rysunkowe i sprawdzić, jak milimetrowa parametryzacja brył pozwala całkowicie wyeliminować błędy konstrukcyjne przed wyjazdem na montaż.

Dlaczego tradycyjne programy CAD zawodzą na poddaszach?

Współcześni stolarze oraz producenci mebli na wymiar to profesjonaliści, którzy dostrzegają ogromną wartość w nowych technologiach i są w pełni otwarci na cyfryzację rzemiosła. Aktywnie szukają oni sposobów na to, aby wyróżnić się na skrajnie nasyconym rynku. W ich codziennej praktyce warsztatowej komputer przestał być jedynie narzędziem do prostej prezentacji – stał się kluczowym stanowiskiem pracy, od którego oczekuje się bezwzględnej precyzji oraz szybkości działania.

Niestety, rzeczywistość projektowa często stawia przed nimi spore wyzwania. Codzienna praca w tradycyjnych, wymagających sprzętowo programach desktopowych (takich jak np. PRO100 czy Corpus) bywa czasochłonna ze względu na konieczność ręcznego wprowadzania wszystkich informacji, budowania projektów i mebli od zera i ciągłego poprawiania dokumentacji. Przy skomplikowanych projektach system potrafi zwolnić, co przekłada się na nieproduktywne marnowanie czasu.

Jeżeli zastanawiasz się, dlaczego Twój obecny system tak bardzo obciąża podzespoły, przeczytaj nasz przewodnik o tym, jaki komputer do projektowania mebli będzie optymalny. W przypadku Coohom te wymagania sprzętowe drastycznie spadają, ponieważ ciężar obliczeń zostaje przeniesiony do chmury.

Do tego dochodzi stały czynnik ryzyka. Wykonywanie lokalnych obliczeń bryłowych na standardowym laptopie rodzi ciągły strach przed nagłą awarią sprzętu lub krytycznym błędem oprogramowania, który w ułamku sekundy niszczy skomplikowany projekt poddasza. Najbardziej paraliżujący jest jednak lęk przed pomyłką o milimetr przy trasowaniu trudnych skosów. Klasyczne systemy nie zawsze dają możliwość szybkiego zweryfikowania konstrukcji przed montażem, co zwiększa ryzyko, że gotowy mebel nie wpasuje się idealnie w skos dachu. Naprzeciw tym problemom wychodzi technologia chmurowa, która udowadnia, że projektowanie trudnych przestrzeni może być płynne i wolne od niepotrzebnego stresu.

Kreowanie zaawansowanej architektury pomieszczenia bezpośrednio w chmurze

Coohom to kompleksowe, profesjonalne środowisko CAD działające w 100% w przeglądarce internetowej. Łączy ono elastyczność i milimetrową dokładność tradycyjnych programów inżynieryjnych z lekkością chmury. Przeglądarkowość oprogramowania Coohom nie jest kompromisem – to jego największa zaleta. Zyskujesz potężne narzędzie, które nie obciąża komputera, automatyzuje rzuty elewacyjne i generuje błyskawicznie profesjonalne wizualizacje, eliminując strach przed utratą danych.

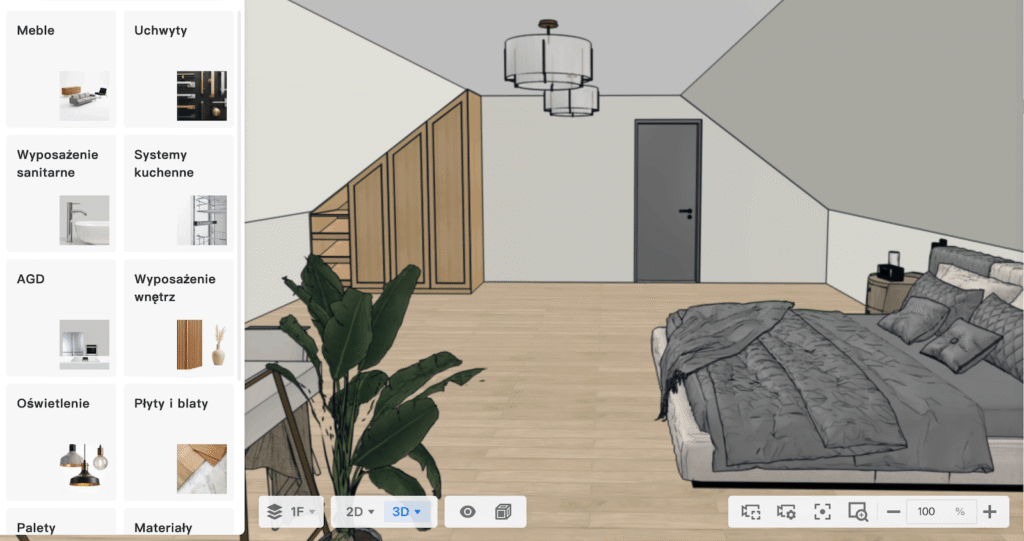

Proces projektowania skomplikowanego poddasza rozpoczyna się od prawidłowego stworzenia planu pomieszczenia. W tym celu Coohom udostępnia zaawansowane narzędzia podziału gruntu oraz sufitu. Kluczowym elementem przy tworzeniu stopniowanych podłóg lub obniżaniu poziomów konstrukcyjnych jest płyta opadowa konstrukcji, pozwalająca na swobodne operowanie wysokościami. Jeśli projekt zakłada antresolę, projektant wykorzystuje funkcję otworu w podłodze i wdraża parametryczne schody dopasowujące się automatycznie do zadanych parametrów.

Inteligentne dzielenie wieńców skośnych (Top panel breaking length)

Prawdziwym ułatwieniem przy pracy ze skosami jest to, jak program radzi sobie z realnymi ograniczeniami materiałowymi. Chodzi o funkcję automatycznego dzielenia wieńca górnego – Top panel breaking length.

Większość programów CAD traktuje wieniec górny szafy skośnej jako jedną, ciągłą linię geometryczną, ignorując realia warsztatowe. Coohom działa inaczej: system bierze pod uwagę formatki o maksymalnej długości handlowej (np. 2400 mm czy 2700 mm). Wpisanie tego parametru granicznego powoduje automatyczną reakcję algorytmu. Coohom samodzielnie wyznacza punkty łączenia paneli górnych dokładnie w miejscach fizycznego podparcia przez wewnętrzne kolumny mebla. Program eliminuje losowe przecinanie płyty “w powietrzu”, co w starszych systemach wymuszało ręczne przeliczanie każdej sekcji.

Parametryzacja szaf skośnych – konfiguracja korpusów bez tajemnic

Podstawą precyzyjnego projektowania pod skosem jest praca na inteligentnych bryłach parametrycznych. W systemie Coohom znajdziesz je pod ścieżką:

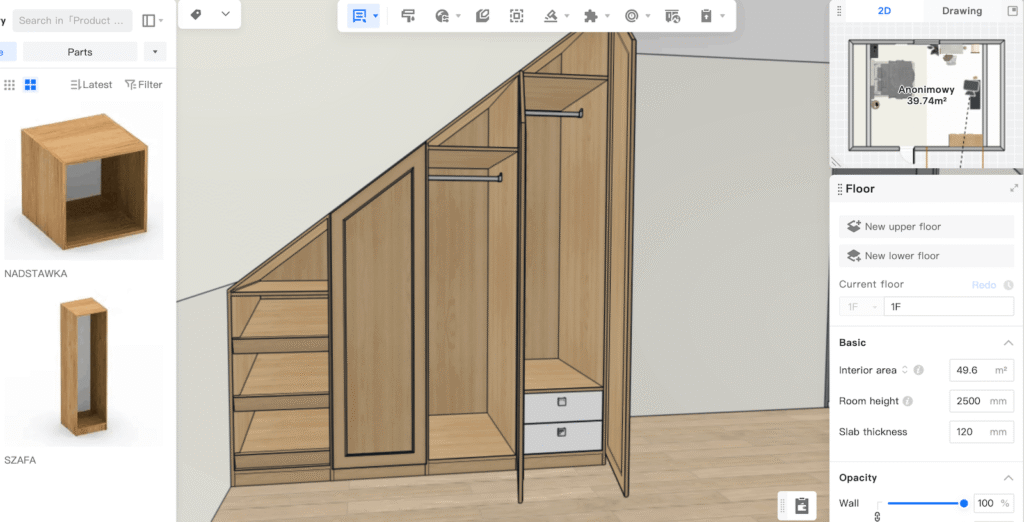

Meble parametryczne -> Zabudowa Meblowa -> Katalog publiczny -> Katalog 6 (Special shaped cabinet) -> Folder 5 (Stair unit).

W pierwszej kolejności wybierasz układ (Low to high lub High to low). Kolejnym krokiem jest analiza detali korpusu. System pozwala na natychmiastowe zdefiniowanie dwóch wariantów:

• Wieniec nakładany: panel boczny szafy występuje w jednym kawałku, a wieniec górny opiera się na nim od góry.
• Wieniec wpuszczony: panel górny jest osadzony bezpośrednio między bokami szafy.

Kontrola geometrii skosu odbywa się poprzez podanie wysokości najniższego punktu mebla. Wpisanie tej wartości automatycznie wymusza zmianę kąta nachynienia dachu szafy do stropu. W celu likwidacji prześwitów, system oferuje aktywację blend maskujących (with closing top / top seal). Poprzez definiowanie parametru top gap (szczelina dylatacyjna) stolarz reguluje odległość mebla od stropu, gwarantując bezkolizyjne otwieranie drzwi.

Wewnętrzna architektura szafy i fronty skośne

Projektowanie wnętrza wymaga doskonałej widoczności. Coohom oferuje funkcję Wybierz część, która pozwala na tymczasowe ukrycie frontów szafy, umożliwiając swobodną aranżację półek. Dodawanie szuflad i drążków opiera się na algorytmie inteligentnego pozycjonowania – elementy ustawiają się idealnie na środku modułu.

Zarządzanie frontami na poddaszu również zostało uproszczone. Projektant podmienia standardowe skrzydła na dedykowane drzwi skośne, które samoczynnie adaptują się do zadanego kąta nachylenia korpusu. Po skonfigurowaniu jednego modułu, stolarz może masowo powielić styl za pomocą pędzla stylu.

Automatyzacja dokumentacji technicznej i rzutów elewacyjnych

Po zakończeniu fazy projektowania bryłowego, błyskawicznie generujesz kompletną dokumentację w module Rysunki konstrukcyjne. Praca nad wymiarowaniem realizowana jest bezpośrednio na widokach ścian, np. z wykorzystaniem rzutu Elevation view.

Technika wymiarowania in Coohom łączy automatyzm z precyzją. Funkcja ciągłego etykietowania automatycznie zlicza i nanosi wysokości stref oraz szerokości modułów.

Porada dla Profesjonalisty: Aby ułatwić pracę montażystom, stwórz kopię rzutu elewacyjnego i ukryj pojedyncze drzwi szafy. Taki zabieg odsłania wnętrze zabudowy, co pozwala na precyzyjne zwymiarowanie rozstawu półek dla ekipy na obiekcie.

Fotorealistyczna wizualizacja w 60 sekund – zapomnij o „kocie w worku”

Prezentacja projektu to moment decydujący o domknięciu sprzedaży. Zastosowanie skrótu Alt+0 przenosi stolarza prosto do modułu renderowania. Ponieważ proces realizowany jest w chmurze, nie obciąża procesora ani karty graficznej. Możesz dalej projektować, podczas gdy serwery generują rendery 4K w kilka minut.

Największą przewagę technologiczną uzyskasz jednak poprzez symulację ruchu (skrót Ctrl+O). Wywołuje on animację otwierania drzwi i szuflad. Klient widzi na własne oczy, że otwierane skrzydło drzwi skośnych nie uderzy w połać dachu. Taka transparentność buduje pozycję eksperta i pozwala na domykanie zamówień od ręki.

Jeśli chcesz poznać więcej takich ułatwień, sprawdź kompletną listę przydatnych skrótów klawiszowych opublikowaną we wpisie: Jak odzyskać 2 godziny dziennie na projektowaniu mebli?

Szybka ściągawka: Parametryzacja szaf skośnych

Podsumowanie

Przejście na nowoczesne środowisko projektowe Coohom to oczywisty krok dla stolarza dbającego o rentowność i święty spokój. Zastąpienie mało wydajnych, manualnych procesów automatyzacją pozwala odzyskać czas, zminimalizować stres związany z montażem i budować wizerunek lidera.

Pełna funkcjonalność – obejmująca bezlimitowe rysunki konstrukcyjne dla montażystów oraz profesjonalne rendery (wizualizacje) – jest dostępna w elastycznym abonamencie (sprawdź cennik pakietów Coohom). Z kolei darmowa wersja Basic pozwala bez żadnego ryzyka finansowego przetestować płynność działania chmury na Twoim obecnym komputerze.
