Jak zaprojektować szafę pod skosem? Poradnik krok po kroku

Na poddaszu jest sporo miejsca do przechowywania, tylko że gotowa szafa z katalogu rzadko się tam zmieści. Pod skosem sprawdza się zabudowa na wymiar, a ta wymaga dokładnych pomiarów. Najwięcej kłopotu sprawia kąt dachu: wystarczy kilka centymetrów różnicy przy ściance kolankowej, żeby bok szafy przestał pasować do skosu.

W tym artykule pokazujemy, jak zmierzyć poddasze, jak rozplanować wnętrze szafy i jak złożyć cały projekt w Coohom. Oba filmy instruktażowe nagrała Kornelia z zespołu Coohom Polska.

Jak zmierzyć skos przed projektem szafy?

Najczęściej szafę pod skosem stawia się przy ścianie szczytowej. Niższy bok szafy stoi wtedy przy ściance kolankowej, a skos widać od frontu. Przed projektem zmierz:

1. Wysokość ścianki kolankowej, czyli odległość od podłogi do miejsca, w którym zaczyna się skos. Tyle będzie miał niższy bok szafy.
2. Wysokość szafy w najwyższym miejscu. Jeśli szafa dochodzi do płaskiego sufitu, jest to po prostu wysokość pokoju. Jeśli kończy się wcześniej, zmierz wysokość skosu dokładnie tam, gdzie stanie jej wyższy bok.
3. Szerokość zabudowy, czyli odległość w poziomie od ścianki kolankowej do końca szafy.
4. Dostępną głębokość. Sprawdź, czy nie przeszkadzają okno dachowe, grzejnik albo gniazdka.
5. Te same wymiary w kilku miejscach. Ten krok pomija się najczęściej, a ściany i skosy na poddaszu rzadko są idealnie równe. Kilkumilimetrowe różnice zakryją potem blendy.

Mając te wymiary, możesz policzyć kąt nachylenia skosu ze wzoru: kąt = arctg((wysokość wyższego boku – wysokość niższego boku) / szerokość szafy). W przykładzie z filmu szafa ma 2800 mm wysokości, ścianka kolankowa 1200 mm, a skos sięga 1500 mm w głąb pokoju, więc kąt wynosi ok. 46,8°. Program 3D policzy go za Ciebie, ale wzór przydaje się do sprawdzenia, czy pomiary się zgadzają.

Jakie meble sprawdzą się pod skosem?

Im niżej pod skosem, tym mniejsze przedmioty i tym więcej szuflad zamiast drzwi. Najwyższą część poddasza zostaw na wieszaki i wysokie meble, a miejsce przy ściance kolankowej na szuflady i schowki.

*Wysokości orientacyjne. Zależą od długości ubrań i wzrostu domowników

Szafa przy ścianie szczytowej czy zabudowa wzdłuż ścianki kolankowej?

Pod skosem sprawdzają się dwa układy. Szafa przy ścianie szczytowej wykorzystuje całą wysokość poddasza, więc zmieści się w niej drążek na długie ubrania. Zabudowa wzdłuż ścianki kolankowej jest niska i głęboka, dlatego lepiej zrobić z niej rząd szuflad, schowek albo siedzisko pod oknem. Wysokie meble najlepiej stawiać tam, gdzie sufit jest płaski, a pod skosem zostawić miejsce na łóżko, biurko albo niską zabudowę.

Jak zaplanować wnętrze i fronty szafy pod skosem?

Zacznij od podziału szafy na sekcje. W najniższej, przy ściance kolankowej, najlepiej sprawdzą się półki albo szuflady, a w najwyższej drążek. Kilka węższych sekcji łatwiej zagospodarować niż jedną szeroką, w której część półek chowa się pod samym skosem.

Jeśli chodzi o drzwi, wygodniejsze są uchylne. Można je przyciąć skośnie, więc zamykają szafę na całej wysokości. Drzwi przesuwne potrzebują poziomej prowadnicy u góry, dlatego montuje się je niżej, a trójkąt nad nimi zamyka stałym panelem. To możliwe, ale część szafy przestaje być wtedy dostępna na co dzień.

Na skośnych frontach uchwyty łatwo się rozjeżdżają, bo każde drzwi mają inną wysokość. W filmie wszystkie uchwyty ustawiono 1000 mm nad podłogą i od razu widać, że zabudowa wygląda spokojniej.

Na koniec zostają blendy, czyli wąskie pasy płyty, które domykają szafę do ściany lub sufitu i maskują nierówności. Pod skosem zwykle przydają się blendy wokół szafy, na górze i z boku. Boczną warto zrobić o ok. 20 mm głębszą, bo wtedy zasłoni również szczeliny między frontami.

W jakim programie zaprojektować szafę pod skos?

Przy skosie szybko widać, na co stać program do projektowania mebli. Zanim wybierzesz narzędzie, sprawdź, czy:

• pozwala odwzorować pokój ze skosem i ścianką kolankową, a nie tylko prostokątne pomieszczenie,
• ma gotowy moduł szafy ze skośną górą, który sam wylicza kąt,
• po zmianie jednego wymiaru dopasowuje korpus, fronty i szerokość sekcji,
• pozwala domknąć zabudowę blendami i połączyć szafę skośną ze zwykłymi korpusami,
• pokazuje efekt w 3D, zanim ktokolwiek przytnie pierwszą płytę.

W części planerów szafy mają wyłącznie prostopadłościenny kształt, a skośny element trzeba dorysować ręcznie jako osobną bryłę. W Coohom szafa skośna, w wersji lewej i prawej, jest gotowym modułem parametrycznym w bibliotece Meble na Wymiar PL. Program działa w przeglądarce na komputerach z Windows i macOS, a także na iPadzie. Więcej o jego funkcjach przeczytasz na stronie program do projektowania szaf, a poniżej pokazujemy cały proces na dwóch filmach.

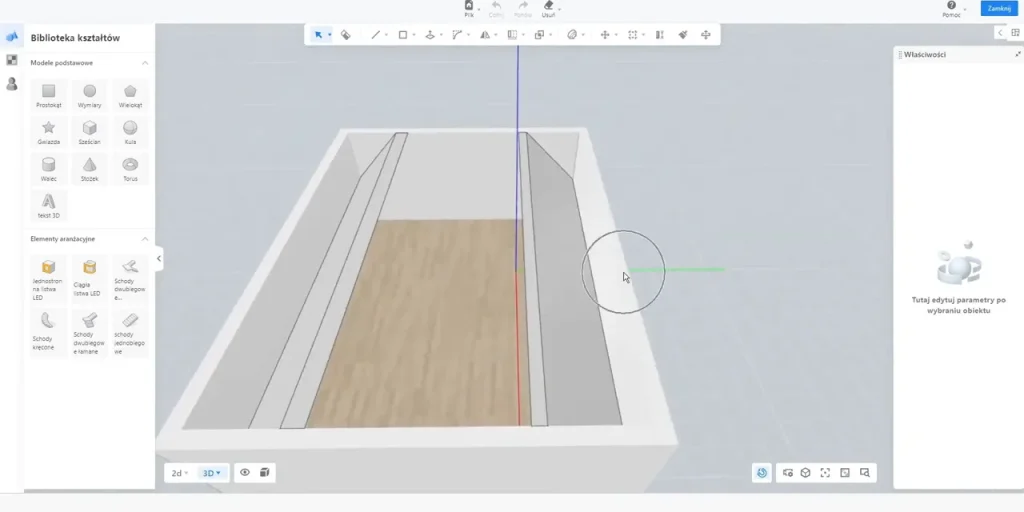

Jak zamodelować poddasze ze ścianką kolankową w Coohom?

Zanim wstawisz szafę, pomieszczenie musi mieć skosy. W filmie zajmuje to nieco ponad trzy minuty.

1. W planie wnętrz wybierz opcję „Rysuj pomieszczenie” i narysuj pokój o wymiarach poddasza.
2. Przejdź do bibliotek parametrycznych i otwórz modelowanie swobodne.
3. Wyznacz linie pomocnicze na wysokości ścianki kolankowej oraz w miejscu, w którym kończy się skos. Dzięki nim łatwo trafisz z wysokością i głębokością skosu.
4. Narysuj obrys skosu. Gdy go zamkniesz, pojawi się szara płaszczyzna. To samo zrób po drugiej stronie pokoju.
5. Wybierz narzędzie Push-Pull, kliknij płaszczyznę, a potem koniec ściany, żeby rozciągnąć skos na całą szerokość pomieszczenia.
6. Usuń linie pomocnicze i zamknij modelowanie.
7. W planie zmień wysokość ścian pod skosem na niestandardową, tak żeby skos całkowicie je zasłaniał. W przeciwnym razie na wizualizacji może przebijać światło z zewnątrz.

Jak wstawić szafę pod skos w Coohom krok po kroku?

1. Otwórz bibliotekę parametryczną Meble na Wymiar PL, w katalogu przedsiębiorstwa przejdź do zakładki Szafy i wybierz szafę skośną lewą albo prawą, w zależności od tego, po której stronie jest skos.

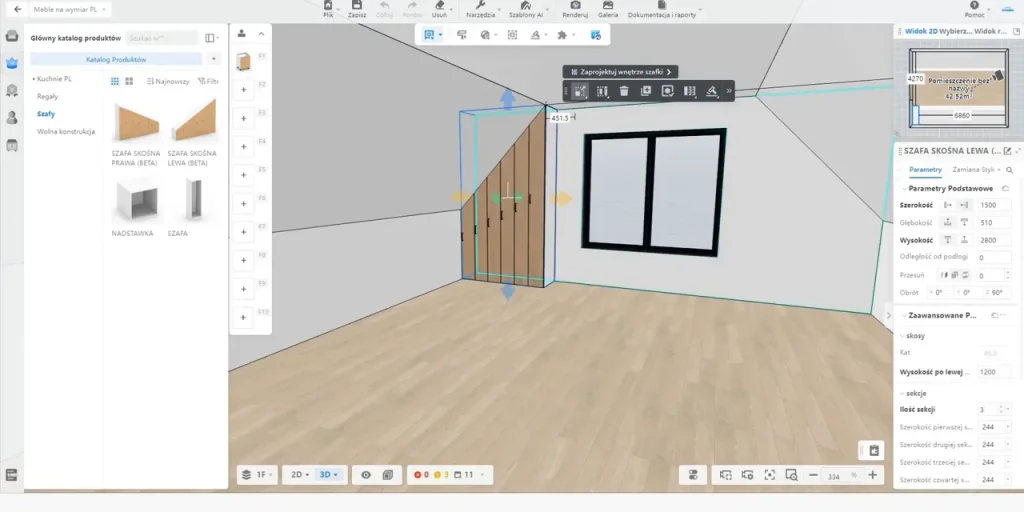

2. W parametrach wpisz wysokość po stronie skosu (czyli wysokość ścianki kolankowej), szerokość (długość skosu w poziomie) i wysokość szafy. Kąt program policzy sam.
3. Ustaw liczbę sekcji. Ich szerokość przelicza się przy każdej zmianie.
4. Dodaj blendę jako opaskę wokół szafy albo jako pionowy element dostawiony. Jeśli obok stanie kolejny korpus, ustaw po tej stronie szerokość blendy na 0.
5. Dostaw zwykłą szafę w wyższej części pokoju, dopasuj jej wysokość i dodaj front z zakładki Elementy.
6. Ustaw wszystkie uchwyty na jednej wysokości, na przykład 1000 mm.

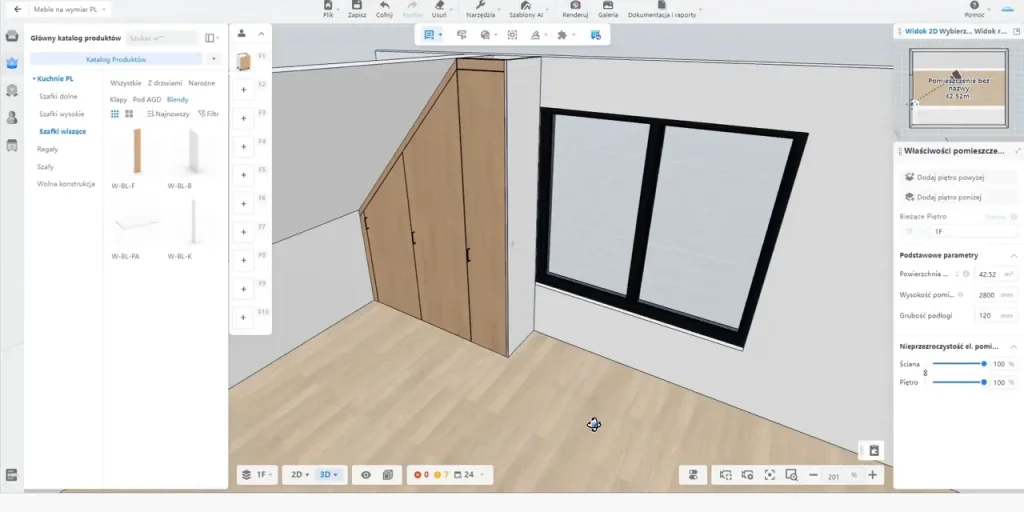

7. Domknij zabudowę blendą górną i boczną. Boczną pogłęb o 20 mm, żeby zasłoniła szczeliny między frontami.

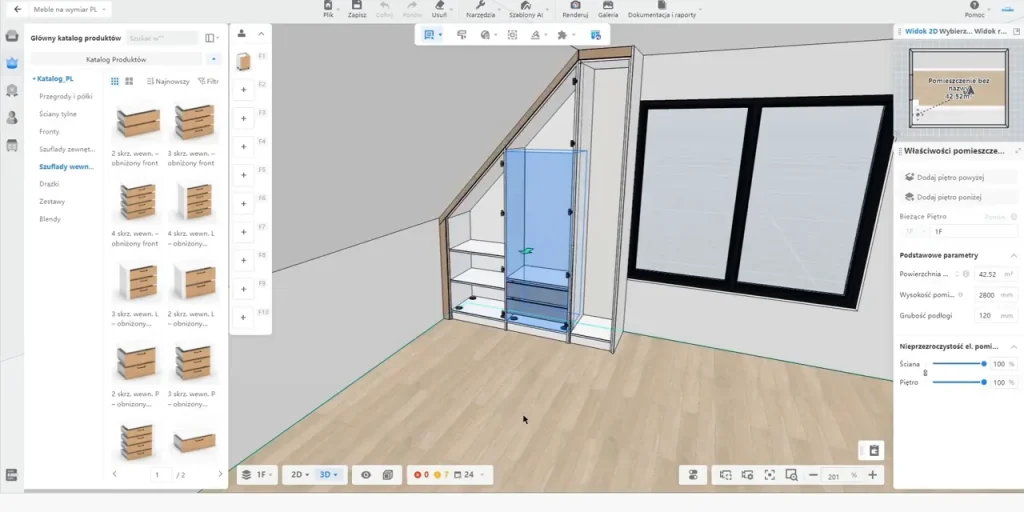

8. Ukryj drzwi i z zakładki Elementy wstaw gotowe zestawy wyposażenia: półki, szuflady i drążki. Wystarczy wybrać zestaw i najechać nim na sekcję.
9. Na koniec zmień kolory i dekory frontów, pojedynczo albo dla całej zabudowy naraz.

Czy z projektu szafy powstanie dokumentacja dla stolarza?

Tak. Gotowy projekt z wizualizacją ułatwia ustalenie ze stolarzem wymiarów, podziału i wyposażenia szafy. Jeśli wykonujesz szafy zawodowo, w planach Studio i Master Coohom przygotuje z projektu listę szafek, listę okuć z symbolami i liczbą sztuk oraz listę formatek. Formatki wyeksportujesz do pliku CSV lub DXF i zaimportujesz do programu do rozkroju, np. eRozkrój, eRozrys albo FastCut. Zobacz przykładowe raporty z projektu mebli.
